FPE自立式溫控閥命名及選型
閥的命名
例如： A 1012 B – 160
字母A代表材質,數字1012 代表閥尺寸,字母B 代表密封件材質,數字160代表控制恒定溫度。
選型
閥體材質可選項為：
- 鑄鐵、(AL) 鋁、（B）銅、（D）球墨鑄鐵、（S）鋼、（SS）不銹鋼；
閥體寸尺可選項為：
根據流量，F(xiàn)PE標準閥共有12個系列，每個系列代表不同的閥的名義尺寸，目前標準產品,可以做到1/2”- 6” (15mm-150mm) 口徑 8’’（DN200）為非標產品，同樣提供。
根據流量可選系列產品為：

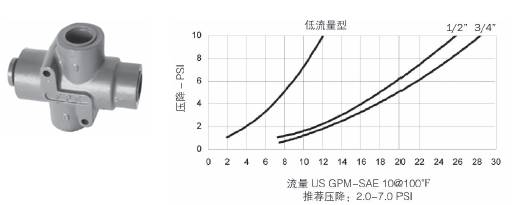

0750系列
流量范圍：2-30 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI

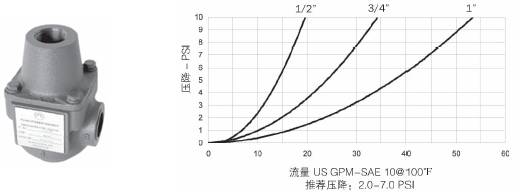

1010系列
流量范圍：0-60 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI

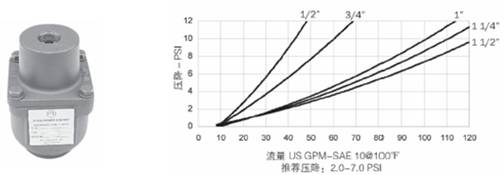

1011系列
流量范圍：10-120 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI

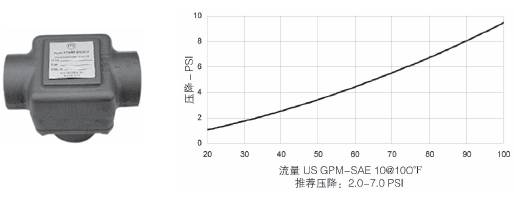

1530系列
流量范圍：20-100 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI

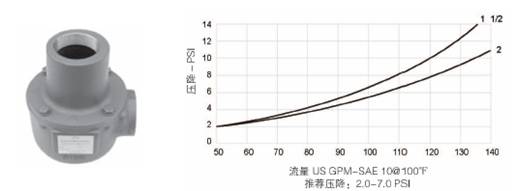

2010系列
流量范圍：50-140 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI

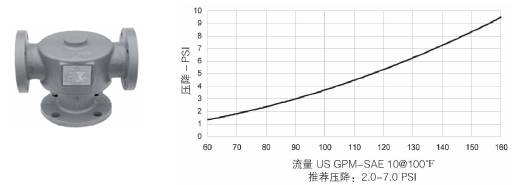

2012&2013系列
流量范圍：60-160 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI

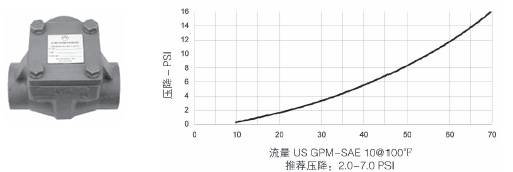

2014&2015系列
流量范圍：10-70 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI
2510系列
流量范圍：80-160 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI

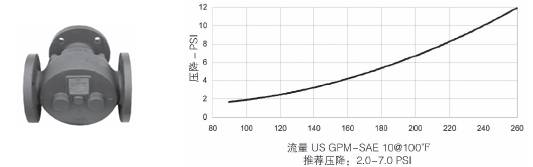

3010系列
流量范圍：80-260 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI

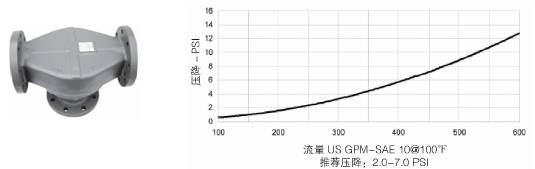

4010系列
流量范圍：100-600 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI

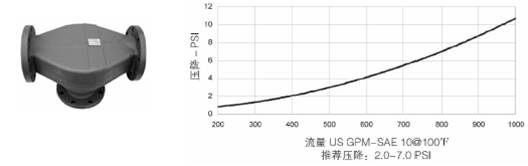

5010系列
流量范圍：200-1000 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI

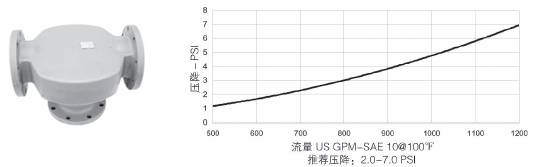

6010系列
流量范圍：500-1200 US GPM-SAE 10@100°F，推薦壓降2.0-7.0 PSI ）

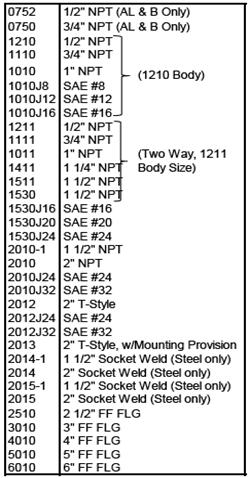

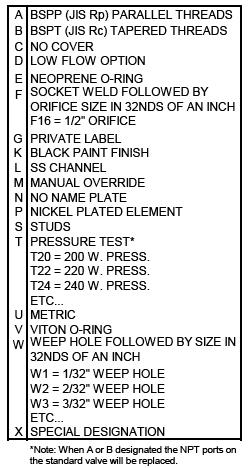

閥體具體寸尺詳見下表 密封件材質可選項詳見下表

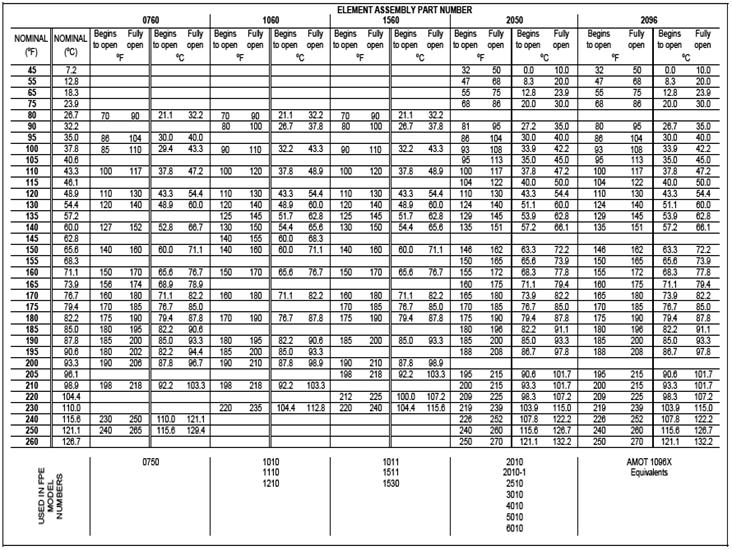

閥芯控制溫度選擇詳見下表：
具體技術參數，可參考電子樣本、選型軟件或致電公司相關技術人員咨詢。 |
